焦炭落下強度測定儀的工作原理
2025-07-08 來自: 鶴壁市冶金機械設備有限公司. 瀏覽次數:4

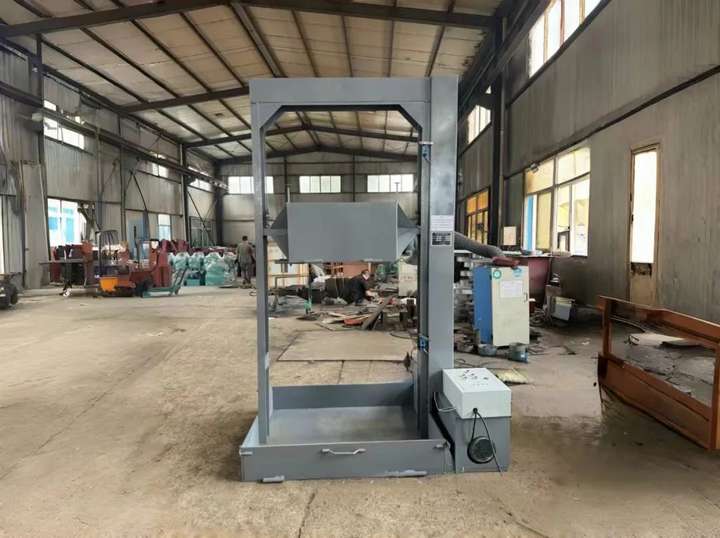

焦炭落下強度測定裝置適用于鑄造焦、冶金焦等焦炭的落下強度的測定。整臺設備由電機、減速機、限位裝置和控制箱組成,可實現試驗箱的開啟,安全可靠。符合國家標準GB4511.2─1999《焦炭落下強度測定方法》。是焦化企業和鋼鐵公司的bi備測設備。本儀器適用于鑄造焦炭和冶金焦炭落下強度的測定。
工作原理與操作流程
1.工作原理
將粒度≥60mm的焦炭試樣(通常25kg)裝入試樣箱,通過電機驅動提升至設定高度(國家標準為1.83米),隨后自由落體至12mm厚的鋼板平臺。試樣破碎后,將大于50mm的焦塊重新裝入試樣箱,重復落下操作共4次。最終篩分殘留焦塊,計算其質量百分比。
2.關鍵步驟
試樣準備:按GB/T 1997標準采樣,確保試樣粒度≥60mm且水分≤5%。
設備調試:檢查試樣箱(尺寸710×455×380mm)落下臺(1220×965×200mm)及自動控制裝置的穩定性。
試驗執行:
1.試樣箱提升至1.83米高度,底門自動開啟,試樣自由落下。
2.試樣箱下降至0.46米高度,人工關閉底門并回收焦塊。
3.重復步驟1-2共4次,確保每次落下高度一致。
結果計算:使用50mm方孔篩篩分最終試樣,殘留焦塊質量占比即為落下強度值。
結構優勢
自動化控制:通過行程開關與電機聯動,實現試樣箱的精zhun提升、下降及底門自動開啟。
模塊化設計:試樣箱、落下臺、提升支架可快速拆卸,便于維護與清潔。
數據可靠性:符合GB/T 4511.2-1999標準,重復性誤差≤2%,確保測試結果穩定
技術參數
試樣箱(長×寬×高):710×455×380 mm
落下臺:(長×寬×高):1220X 965Xmm 200mm
提升高度: 1830mm
輸入功率:1.5KW
工作電壓:380V±10%(三相四線制)
配用減速機:WPA -80 - 減速比1:50-E
操作注意事項
安全防護:試驗時需佩戴防護眼鏡及手套,避免焦塊飛濺傷人。
試樣均勻性:裝樣前需將試樣混勻,防止偏析導致數據偏差。
設備校準:每月檢查提升高度、落下臺水平度,確保符合標準要求。
環境要求:試驗室溫度需控制在10-35℃,濕度≤80%,避免設備受潮或過熱。
